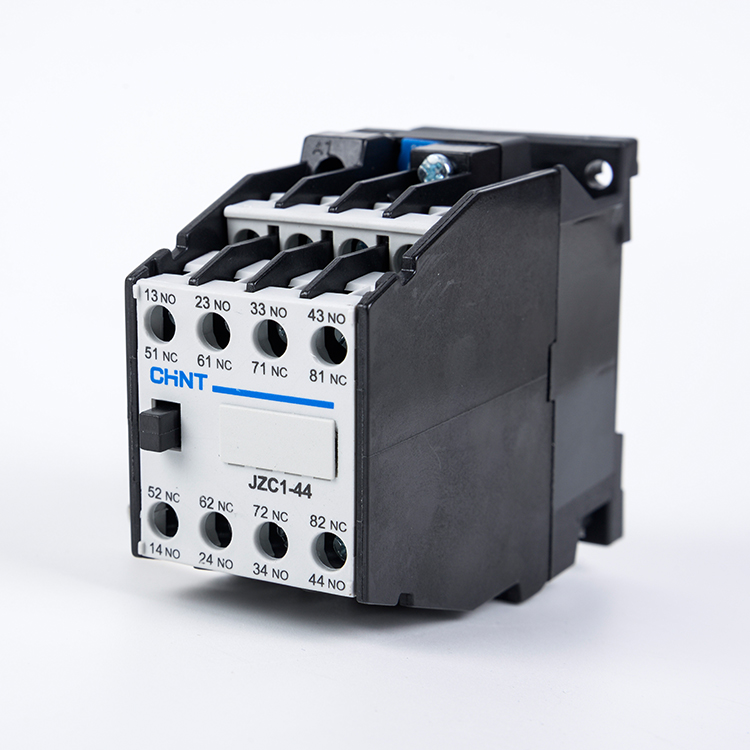

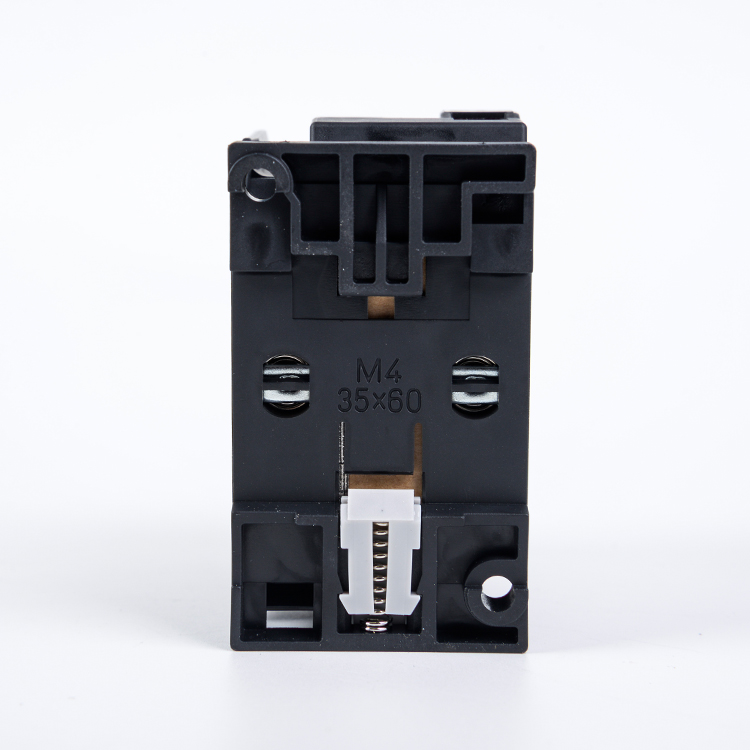

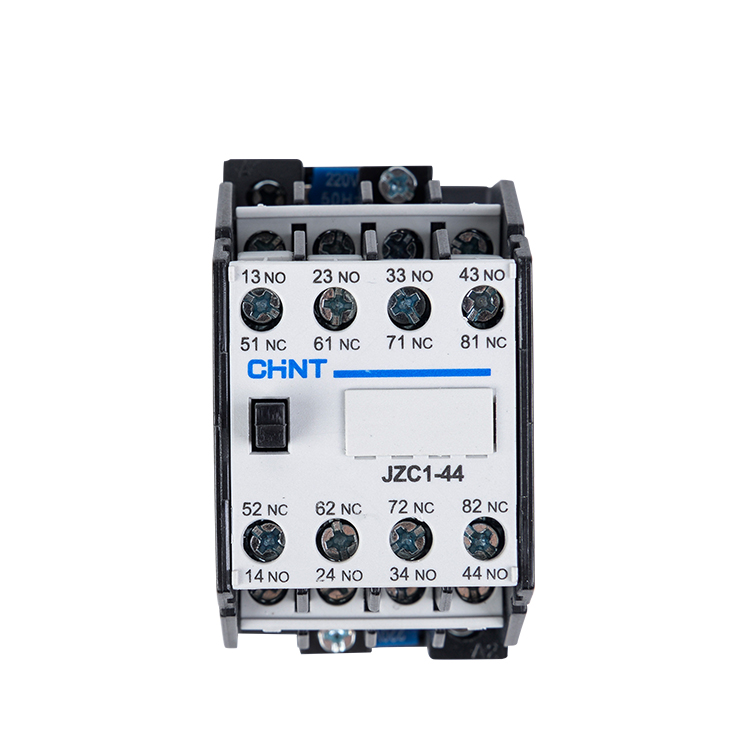

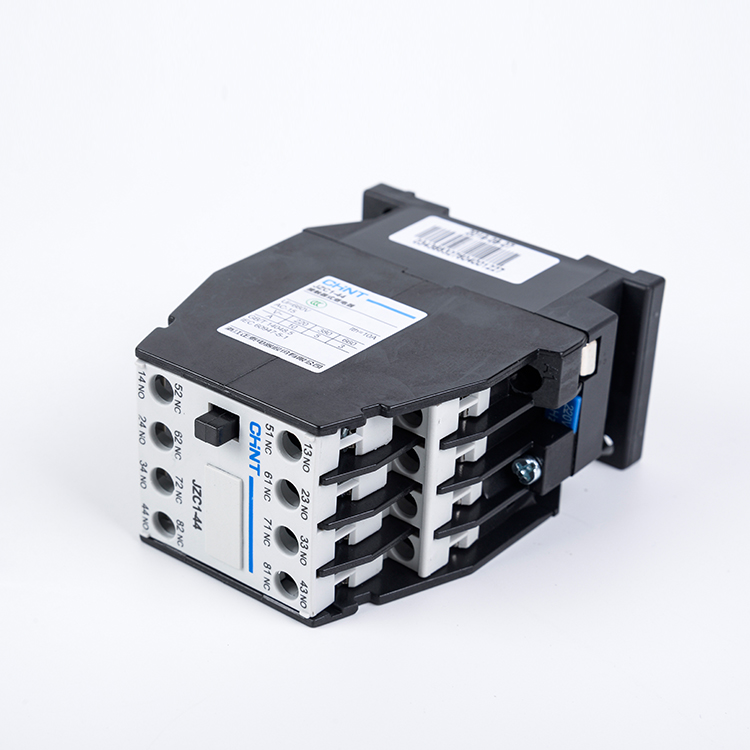

JZC1接触式中间继电器
zoom next

JZC1接触式中间继电器

  • 本店售价:面议
  • 商品货号:ECS013369
  • 商品库存: 9999
  • 商品品牌:上海人民电器
  • 商品重量:0克
  • 上架时间:2018-09-15
  • 商品点击数:0

商品描述

商品属性

商品标签

相关商品

卓良电气一级销售JZC1接触式中间继电器,厂家直销,原装现货,所有产品承诺:!!3年换新!!3秒报价!!24小时热线,13456093855可以加V



卓良电气同时销售国内外知名品牌电器,我们与各品牌厂家建立了长期合作关系,厂家直销,比同行更低的价格供应,大量库存,型号应有尽有,20秒快速报价,我们所有的产品都质保2年,让你买得省心,用得放心 .





卓良电气销售施耐德电气,常熟开关厂,上海人民电器,abb电气,西门子电气,天水二一三,ls产电,欧姆龙,图尔克,奥托尼克斯,倍加福,基恩士,华立电表,正泰电器,德力西电器,中国。人民电器等知名品牌电器!大量现货,特价出售中!






一:简介

JZC1-80 220V 380V 接触式中间继电器在继电保护中和自动控制系统中是一个多用的自动远动电器。中间继电器因为有良好的电隔离,至使控制方和被控方无电器上的连接,而达到安全控制目的。


二:结构

1、JZC1-80 220V 380V 接触式中间继电器线圈装在"U"形导磁体上,导磁体上面有一个活动的衔铁,导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。

2、JZC1-80 220V 380V 接触式中间继电器的"U"形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈,而对于DZB,DZS,DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3、JZC1-80 220V 380V 接触式中间继电器原理和交流接触器一样,都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。


三:JZC1-80 220V 380V 接触式中间继电器参数

1、动作电压:不大于70%额定值。

2、返回电压:不小于5%额定值。

3、动作时间:不大于0.02S(额定值下)。

4、返回时间:不大于0.02S(额定值下)。

5、电气寿命:继电器在正常负荷下,电寿命不低于1万次。

6、功率消耗:直流回路不大于4W,交流回路不大于5VA。

7、触点容量:在电压不超过250V、电流不超过1A的直流有感负荷中,断开容量为50W;在电压不超过250V、电流不超过3A的交流回路中为250VA,允许长期接通5A电流。



四:JZC1-80 220V 380V 接触式中间继电器的特点

1、中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成,防潮、防尘、不断线,可靠性高,克服了中间继电器导线过细易断线的缺点。

2、功耗小,温升低,不需外附大功率电阻,可任意安装及接线方便。

3、继电器触点容量大,工作寿命长。

4、继电器动作后有发光管指示,便于现场观察。

5、延时只需用面板上的拨码开关整定,延时精度高,延时范围可在0.02-5.00S任意整定。
