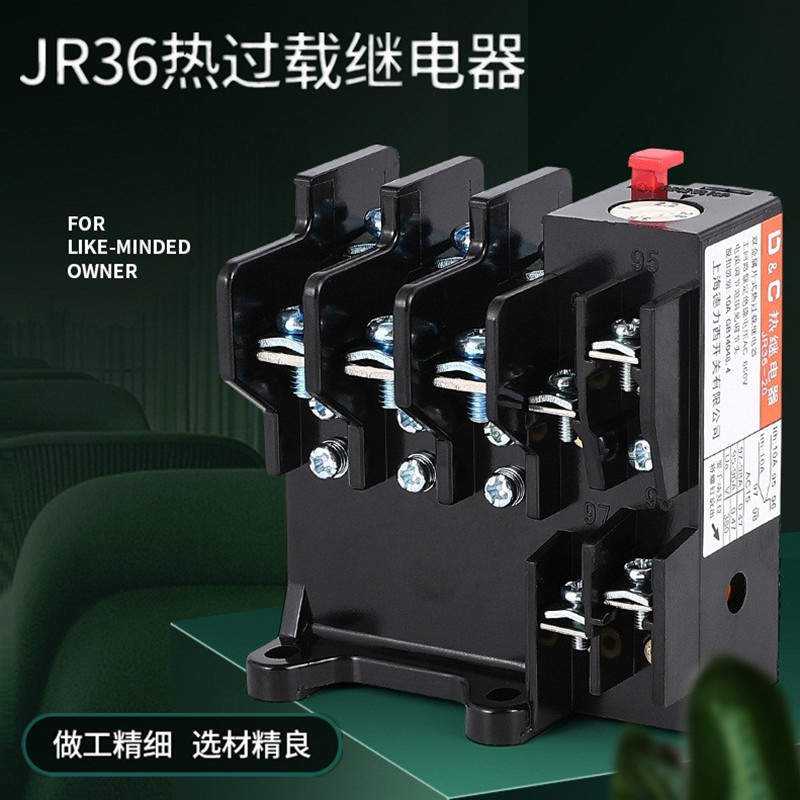

JR36热继电器
zoom next

JR36热继电器

  • 本店售价:面议
  • 商品货号:ECS013387
  • 商品库存: 9999
  • 商品品牌:上海人民电器
  • 商品重量:0克
  • 上架时间:2018-09-15
  • 商品点击数:0

商品描述

商品属性

商品标签

相关商品

卓良电气一级销售JR36热继电器,厂家直销,原装现货,所有产品承诺:!!3年换新!!3秒报价!!24小时热线,13456093855可以加V



卓良电气同时销售国内外知名品牌电器,我们与各品牌厂家建立了长期合作关系,厂家直销,比同行更低的价格供应,大量库存,型号应有尽有,20秒快速报价,我们所有的产品都质保2年,让你买得省心,用得放心 .





卓良电气销售施耐德电气,常熟开关厂,上海人民电器,abb电气,西门子电气,天水二一三,ls产电,欧姆龙,图尔克,奥托尼克斯,倍加福,基恩士,华立电表,正泰电器,德力西电器,中国。人民电器等知名品牌电器!大量现货,特价出售中!

一:简介

JR36-160 100A~160A 热继电器是由流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护。继电器作为电动机的过载保护元件,以其体积小,结构简单、成本低等优点在生产中得到了广泛应用。


二:工作原理

JR36-160 100A~160A 热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。电动机在实际运行中,如拖动生产机械进行工作过程中,若机械出现不正常的情况或电路异常使电动机遇到过载,则电动机转速下降、绕组中的电流将增大,使电动机的绕组温度升高。若过载电流不大且过载的时间较短,电动机绕组不超过允许温升,这种过载是允许的。但若过载时间长,过载电流大,电动机绕组的温升就会超过允许值,使电动机绕组老化,缩短电动机的使用寿命,严重时甚至会使电动机绕组烧毁。所以,这种过载是电动机不能承受的。热继电器就是利用电流的热效应原理,在出现电动机不能承受的过载时切断电动机电路,为电动机提供过载保护的保护电器。


三:JR36-160 100A~160A 热继电器技术参数

1、额定电压:热继电器能够正常工作的最高的电压值,一般为交流220V,380V,600V。

2、额定电流:热继电器的额定电流主要是指通过热继电器的电流。

3、额定频率:一般而言,其额定频率按照45~62HZ设计。

4、整定电流范围:整定电流的范围由本身的特性来决定。它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成反比。


四:组成结构

JR36-160 100A~160A 热继电器它由发热元件、双金属片、 触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝,串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。当电动机过载时,通过发热元件的电流超过整定电流,双金属片受热向上弯曲脱离扣板,使常闭触点断开。由于常闭触点是接在电动机的控制电路中的,它的断开会使得与其相接的接触器线圈断电,从而接触器主触点断开,电动机的主电路断电,实现了过载保护。热继电器动作后,双金属片经过一段时间冷却,按下复位按钮即可复位。


五:保护功能

JR36-160 100A~160A 热继电器的断相保护功能是由内、外推杆组成的差动放大机构提供的。当电动机正常工作时,通过热继电器热元件的电流正常,内外两推杆均向前移至适当位置。当出现电源一相断线而造成缺相时,该相电流为零,该相的双金属片冷却复位,使内推杆向右移动,另两相的双金属片因电流增大而弯曲程度增大,使外推杆更向左移动,由于差动放大作用,在出现断相故障后很短的时间内就推动常闭触头使其断开,使交流接触器释放,电动机断电停车而得到保护。



六:安装

一:JR36-160 100A~160A 热继电器安装的方向、使用环境和所用连接线都会影响动作性能,安装时应引起注意。

(1)热继电器的安装方向:热继电器的安装方向很容易被人忽视。热继电器是电流通过发热元件发热,推动双金属片动作。热量的传递有对流、辐射和传导三种方式。其中对流具有方向性,热量自下向上传输。在安放时,如果发热元件在双金属片的下方,双金属片就热得快,动作时间短;如果发热元件在双金属片的旁边,双金属片热得较慢,热继电器的动作时间长。当热继电器与其它电器装在一起时,应装在电器下方且远离其它电器50mm以上,以免受其它电器发热的影响。热继电器的安装方向应按产品说明书的规定进行,以确保热继电器在使用时的动作性能相一致。

(2)使用环境:主要指环境温度,它对热继电器动作的快慢影响较大。热继电器周围介质的温度,应和电动机周围介质的温度相同,否则会破坏已调整好的配合情况。例如,当电动机安装在高温处、而热继电器安装在温度较低处时,热继电器的动作将会滞后(或动作电流大);反之,其动作将会提前(或动作电流小)。
对没有温度补偿的热继电器,应在热继电器和电动机两者环境温度差异不大的地方使用。对有温度补偿的热继电器,可用于热继电器与电动机两者环境温度有一定差异的地方,但应尽可能减少因环境温度变化带来的影响。

(3)连接线:热继电器的连接线除导电外,还起导热作用。如果连接线太细,则连接线产生的热量会传到双金属片,加上发热元件沿导线向外散热少,从而缩短了热继电器的脱扣动作时间;反之,如果采用的连接线过粗,则会延长热继电器的脱扣动作时间。所以连接导线截面不可太细或太粗,应尽量采用说明书规定的或相近的截面积。


七:JR36-160 100A~160A 热继电器日常维护

1、热继电器动作后复位要一定的时间,自动复位时间应在5分钟内完成,手动复位要在2分钟后才能按下复位按钮。

2、当发生短路故障后,要检查热元件和双金属片是否变形,如有不正常情况,应及时调整,但不能将元件拆下,也不能弯折双金属片。

3、使用中的热继电器每周应检查一次,具体内容是:热继电器有无过热、异味及放电现象,各部件螺丝有无松动,脱落及解除不良,表面有无破损及清洁与否。

4、使用中的热继电器每年应检修一次,具体内容是:清扫卫生,查修零部件,测试绝缘电阻应大于1兆欧,通电校验。经校验过的热继电器,除了接线螺钉之外,其它螺钉不要随便行动。

5、更换热继电器时,新安装的热继电器必须符合原来的规格与要求。
