CJX1交流接触器
zoom next

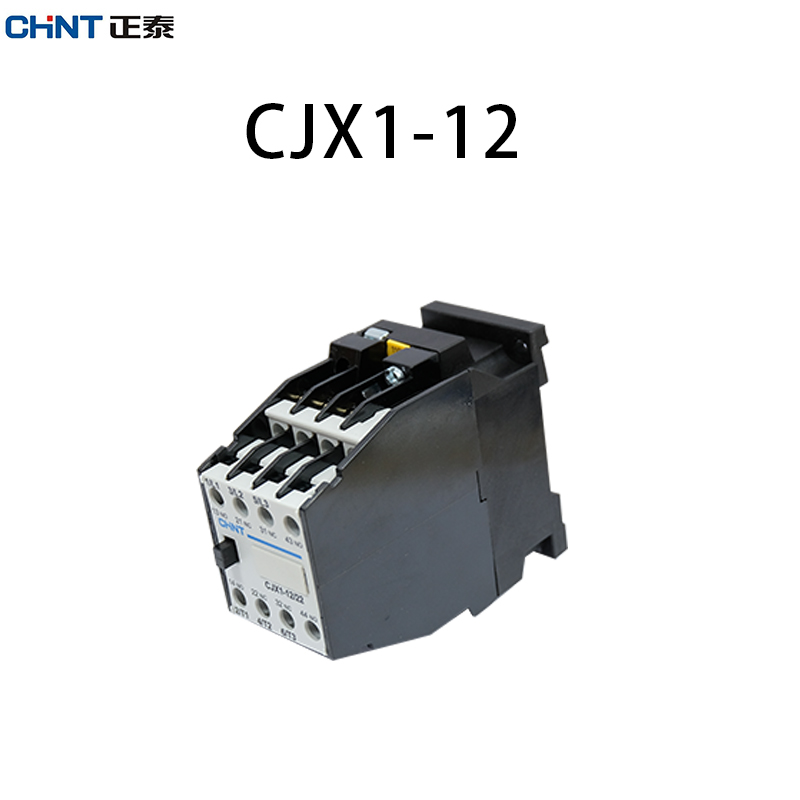

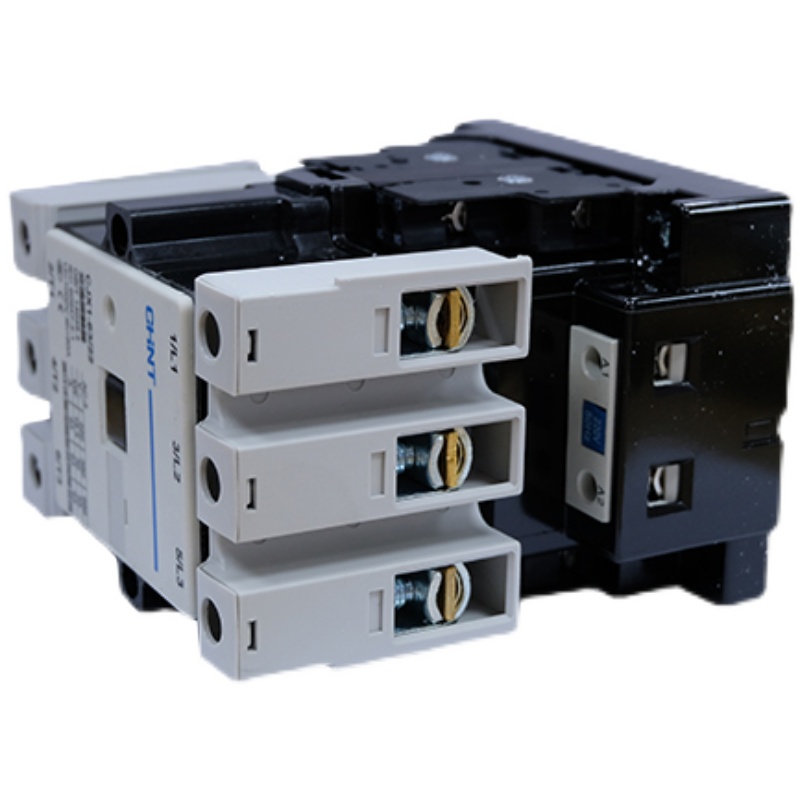

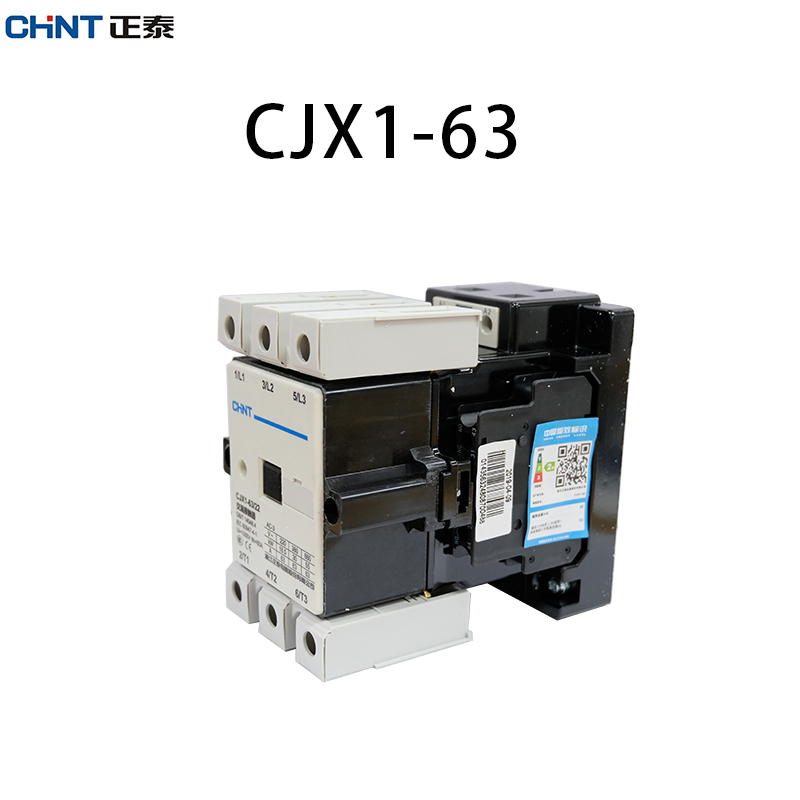

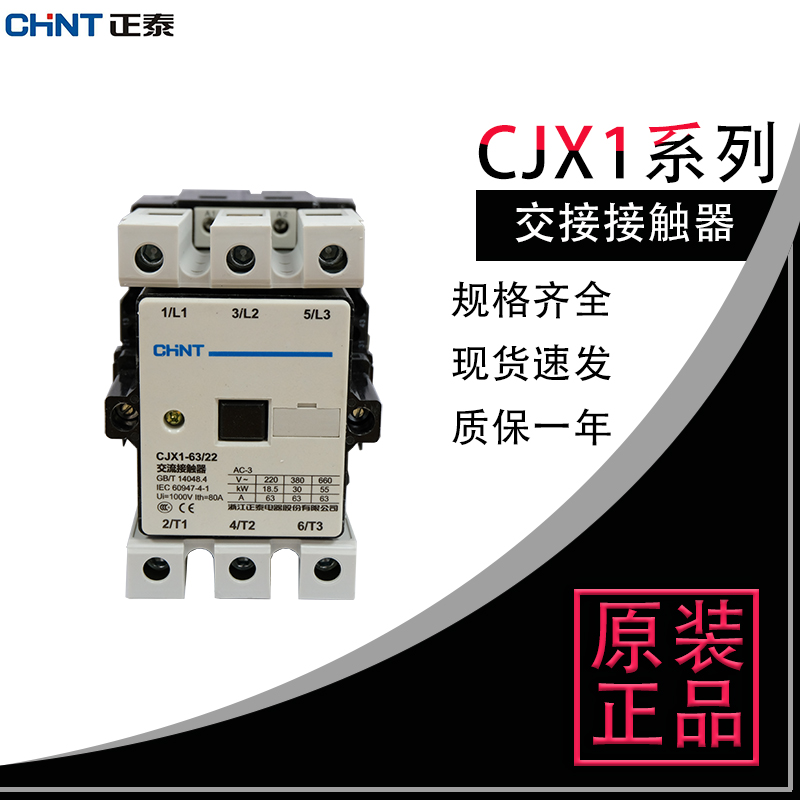

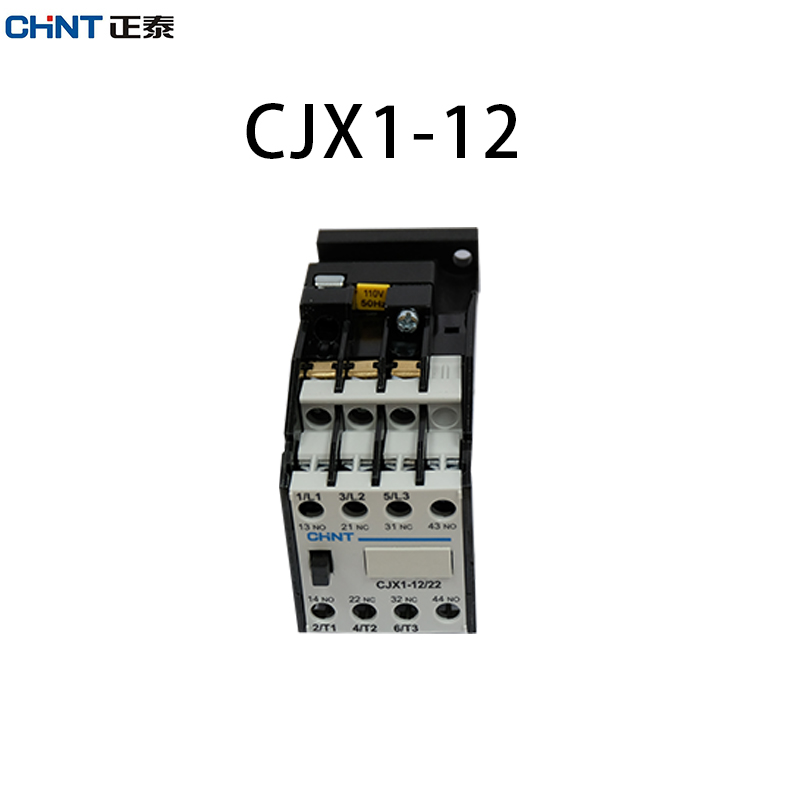

CJX1交流接触器

  • 本店售价:面议
  • 商品货号:ECS013189
  • 商品库存: 9999
  • 商品品牌:上海人民电器
  • 商品重量:0克
  • 上架时间:2018-09-07
  • 商品点击数:18

商品描述

商品属性

商品标签

相关商品

卓良电气一级销售CJX1交流接触器,厂家直销,原装现货,所有产品承诺:!!3年换新!!3秒报价!!24小时热线,13456093855可以加V



卓良电气同时销售国内外知名品牌电器,我们与各品牌厂家建立了长期合作关系,厂家直销,比同行更低的价格供应,大量库存,型号应有尽有,20秒快速报价,我们所有的产品都质保2年,让你买得省心,用得放心 .





卓良电气销售施耐德电气,常熟开关厂,上海人民电器,abb电气,西门子电气,天水二一三,ls产电,欧姆龙,图尔克,奥托尼克斯,倍加福,基恩士,华立电表,正泰电器,德力西电器,中国。人民电器等知名品牌电器!大量现货,特价出售中!







一:简介

CJX1-475/44(3TF57) 220V 380V交流接触器在电工学上,接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器,主要控制对象是电动机,此外也用于其他电力负载,如电热器,电焊机,照 明设备,接触器不仅能接通和切断电路,而且还具有低电压释放保护作用/,接触器控制容量大,适用于频繁操作和远距离控制,是自动控制系统中的重要元件之一。


二:组成

  CJX1-475/44(3TF57) 220V 380V交流接触器主要有四部分组成:

(1)电磁系统,包括吸引线圈、动铁芯和静铁芯;

(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的;

(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头;

(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。


三:CJX1-475/44(3TF57) 220V 380V交流接触器特点

(1)节能:

  传统接触器的合闸保持是靠合闸线圈通电产生电磁力来克服分闸弹簧来实现的,一旦电流变小使产生的电磁力不足以克服弹簧的反作用力,接触器就不能保持合闸状态,所以,传统交流接触器的合闸保持是必须靠线圈持续不断的通电来维持的,这个电流从数十到数千毫安。而永磁交流接触器合闸保持依靠的是永磁力,而不需要线圈通过电流产生电磁力来进行合闸保持,只有电子模块的0.8mA—1.5mA的工作电流,因而,能最大限度地节约电能,节电率高达99.8%以上。

(2)无噪音:

  传统交流接触器合闸保持是靠线圈通电使硅钢片产生电磁力,使动静硅钢片吸合,当电网电压不足或动静硅钢片表面不平整或有灰尘、异物等时,就会有噪音产生。而永磁交流接触器合闸保持是依靠永磁力来保持的,因而不会有噪音产生。

(3)无温升:

  传统接触器依靠线圈通电产生足够的电磁力来保持吸合,线圈是由电阻和电感组成的,长期通以电流必然会发热,另一方面,铁芯中的磁通穿过也会产生热量,这两种热量在接触器腔内共同作用,常使接触器线圈烧坏,同时,发热降低主触头容量。而永磁交流接触器是依靠永磁力来保持的,没有维持线圈,自然也就没有温升。

(4)触头不振颤:

  传统交流接触器的吸持是靠线圈通电来实现的,吸持力量跟电流、磁隙有关,当电压在合闸与分闸临界状态波动时,接触器处于似合似分状态,便会不断地振颤,造成触头熔焊或烧毁,而使电机烧坏。而永磁交流接触器的吸持,完全依靠永磁力来实现,一次完成吸合,电压波动不会对永磁力产生影响,要么处于吸合状态,要么处于分闸状态,不会处于中间状态,所以不会因振颤而烧毁主触头,烧坏电机的可能性就大大降低。

(5)寿命长,可靠性高:

  接触器寿命和可靠性主要是由线圈和触头寿命决定的。传统交流接触器由于它工作时线圈和铁芯会发热,特别是电压、电流、磁隙增大时容易导致发热而将线圈烧毁,而永磁交流触器不存在烧毁线圈的可能。触头烧蚀主要是由分闸、合闸时产生的电弧造成的。与传统接触器相比,永磁交流接触器在合闸时,除同样有电磁力作用外,还具有永磁力的作用,因而合闸速度较传统交流接触器快很多,经检测,永磁交流接触器合闸时间一般小于20ms,而传统接触器合闸速度一般在60ms左右。分闸时,永磁交流接触器除分闸弹簧的作用外,还具有磁极相斥力的作用,这两种作用使分闸的速度较传统接触器快很多,经检测,永磁交流接触器分闸时间一般小于25ms,而传统接触器分闸速度一般在80ms以上。此外,线圈和铁芯的发热会降低主触头容量,电压波动导致的吸力不够或振颤会使传统接触器主触头发热、拉弧甚至熔焊。永磁交流接触器触头寿命与传统交流接触器触头相比,在同等条件下寿命提高3-5倍。

(6)防电磁干扰:

  永磁交流接触器使用的永磁体磁路是完全密封的,在使用过程中不会受到外界电磁干扰,也不会对外界进行电磁干扰。

(7)智能防晃电:

  控制电子模块控制设定的释放电压值,可延迟一定时间再发出反向脉冲电流以达到低电压延时释放或断电延时释放,使其控制的电机免受电网电压波动(晃电)而跳停,从而保持生产系统的稳定。尤其是装置型连续生产的企业,可减少放空和恢复生产的电、蒸汽、天然气消耗和人工费、设备损坏修理费等。


四:CJX1-475/44(3TF57) 220V 380V交流接触器工作原理

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失,,动 铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。


五:CJX1-475/44(3TF57) 220V 380V交流接触器使用接法

一:一般三相接触器一共有8个点,三路输入,三路输出,还有是控制点两个,输出和输入是对应的,很容易能看出来,如果要加自锁的话,则还需要从输出点的一个端子将线接到控制点上面。

二: 首先应该知道交流接触器的原理,他是用外界电源来加在线圈上,产生电磁场。加电吸合,断电后接触点就断开,知道原理后,你应该弄清楚外加电源的接点,也就是线圈的两个接点,一般在接触器的下部,并且各在一边,其他的几路输入和输出一般在上部,一看就知道,还要注意外加电源的电压是多少(220V或 380V),一般都标得有,并且注意接触点是常闭还是常开,如果有自锁控制,根据原理理一下线路就可以了。


六:CJX1-475/44(3TF57) 220V 380V交流接触器维护

(1)通过的负荷电流是否在接触器额定值之内;

(2)接触器的分合信号指示是否与电路状态相符;

(3)运行声音是否正常,有无因接触不良而发出放电声;

(4)电磁线圈有无过热现象,电磁铁的短路环有无异常。

(5)灭弧罩有无松动和损伤情况;

(6)辅助触点有无烧损情况;

(7)传动部分有无损伤;

(8)周围运行环境有无不利运行的因素,如振动过大、通风不良、尘埃过多等。
