施耐德断路器 C65系列小型断路器
prev zoom

施耐德断路器 C65系列小型断路器

  • 本店售价:面议
  • 商品货号:施耐德断路器 C65系列小型断路器1P20A
  • 商品库存: 9999
  • 商品品牌:施耐德电气
  • 商品重量:50克
  • 上架时间:2014-09-27
  • 商品点击数:2474
  • 购买商品达到以下数量区间时可享受的优惠价格:
    数量 优惠价格
    10 面议
  • 注册用户:面议 vip:面议 商业用户:面议 微信用户:面议 收藏 | 推荐
  • 此商品可使用:0 积分

商品描述

商品属性

商品标签

相关商品

宝贝详情

一、断路器(空气开关)常识简介

断路器,又称空气开关,也称自动开关,低压断路器。原理是:当工作电流超过额定电流、短路、失压等情况下,自动切断电路。 目前,家庭总开关常见的有闸刀开关配瓷插保险(已被淘汰)或空气开关(带漏电保护的小型断路器)。目前家庭使用DZ系列的空气开关,常见的有以下型号/规格: C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。
二、产品描述
◆制造厂商:施耐德电气(中国)科技有限公司
◆产品系列:C65N系列

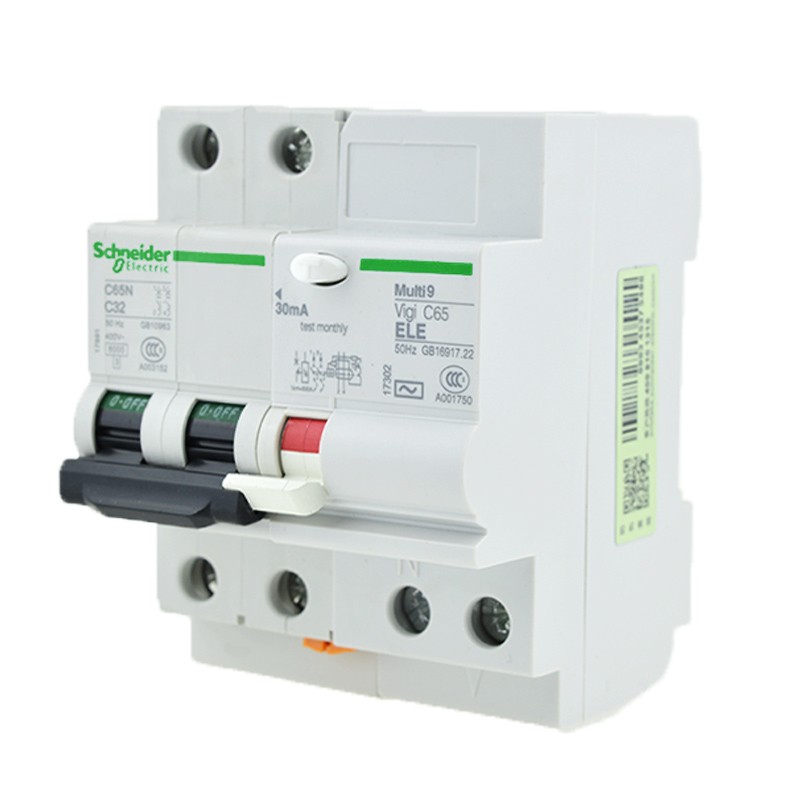

◆产品类别:VIGI=漏电保护断路器(断路器+漏电模块);
◆分断能力:N=6000A
◆极数:2=2P
◆脱扣曲线(C):保护常规负载和配电线缆
◆额定电流:6A 10A 16A 20A 25A 32A 40A 50A 63A
◆额定剩余动作电流:30=30mA
◆可检测剩余电流类型C:C=AC类
三、基本参数
◆符合标准:GB16917/IEC61009;
◆额定电压:(AC V):230/400
◆额定电流:(A):6 ~ 63
◆分断能力:(KA):6
◆脱扣特性:C
◆额定剩余动作电流:30mA,AC类

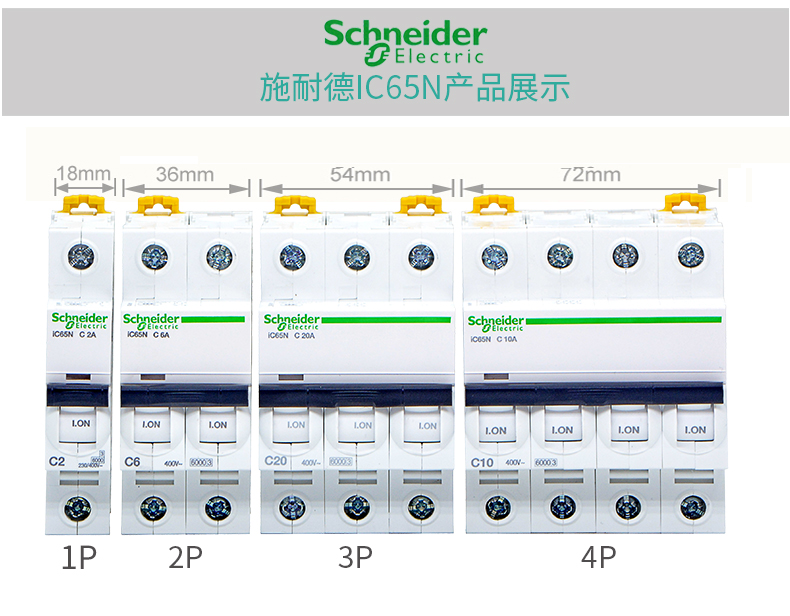

◆极数:1P+N/2/3/4P
◆机械寿命:20,000次
◆接线:6~32,适用于25mm2及以下导线;40~63,适用于35mm2及以下导线;
◆获得CCC认证证书
四、主要优点
EA9R漏电保护断路器,为预拼装式漏电保护断路器(断路器+漏电附件),是最大限度地避免了误拼装漏电附件的风险。可同时提供过载、短路、漏电保护功能。当发生漏电保护装置动作时,装置的正面有红色的机械指示可区别漏电故障与其它保障。
五、选择断路器(空气开关)安培计算法
1匹=735W≈750W
1.5匹=1.5×750W=1125W
2匹=2×750W=1500W
2.5匹=2.5×750W=1875 W 此计算法以此类推。
(1)例:3匹空调 器应选择多少A的空气开关?(220V电压)
750W×3匹=2250W×3倍(冲击电流)=6750W÷220V=30.68A≈32A。
(2)例5匹空调应选择多少A的空气开关?( 380V电压)
750W×5匹=3750W×3倍(冲击电流)=1125W÷380V=29.60≈32A(功率÷电压=安培)
注:空气开关在额定负载时平均操作使用寿命20000次。在了解了漏电开关,空气开关的原理、功能的情况下一般在为客户选配配电箱的过程中,应本着照明小,插座中、空调大的选配原则。可根据客户的要求和装修个性的差异性,结合实际情况进行灵活的配电方案。配电方案有无数种,以下就五种常用的配置方案特点、安装注意事项供客户参考。
六、说明要点
1.微型漏电器的漏电附件动作时间,有意识的延时是没有的,但是动作是有一个过程的,这个过程需要一定的时间,IEC10091中的5.3.8以及GB16917.1中的5.3.8条例中对此都有明确的限定,要求最大动作时间小于0.3秒,本产品基本上可以做到0.06秒;
2.漏电开关只有漏电保护功能,而漏电保护断路器有短路保护、过载保护和漏电保护功能;
3.采用条形码管理系统,可靠的条形码和防伪标签双保险系统,双重识别,双重保护。
七、断路器(空气开关)的极性和表示方法
单极 220V 切断火线
双极 220V 火线与零线同时切断
三级 380V 三相线全部切断
四级 380V 三相火线一相零线全部切断。
八、选购安装
现代家居用电应按照明回路、电源插座回路、空调回路、分开布线,当其中一个回路(如插座回路)出现故障时,其他回路仍可以正常供电。插座回路须安装漏电保护装置,防止家用电器漏电造成人身电击事故。
1、住户配电箱总开关一般选择双极32-63A小型断路器或隔离开关。
2、照明回路一般10-16A小型断路器。
3、插座回路一般选择16-20A的漏电保护断路器。
4、空调回路一般选择16-25A小型断路器。
5、采用双极或1P+N(相线+中性线)断路器,当线路出现短路或漏电故障时,立即切断电源的相线和中性线,确保人身安全及用电设备的安全。以上选择仅供参考,每户的实际用电器功率不一样,具体选择要按电工设计为准。
